“连续镀”料带镀金端子三工艺解析：刷镀 vs 浸镀 vs 点镀在连接器PIN针制造中的核心应用
在电子连接器制造领域，连续镀的料带镀金端子，凭借高效量产优势，成为汽车电子、消费电子及通讯设备中连接器PIN针的核心加工方式。
其工艺主要分为刷镀、浸镀与点镀三类，直接影响镀层精度、成本结构及产品可靠性。
一、刷镀：精密控制的“毛笔式”电镀
通过通电驱动氧化还原反应，精准调控镀层位置、厚度及成分。工艺特点类似毛笔刷金，可实现复杂结构端子的均匀覆盖，满足高可靠性要求（如USB-C接口PIN针）。但材料利用率仅60%-70%，镀液消耗较大，适用于**料带**连续生产中对全区域镀层有严苛标准的场景。
二、浸镀：被淘汰的化学沉积工艺
依靠材料与镀液化学电位差自发反应，无需通电。尽管成本较低，但因镀层均匀性差、结合力弱等问题，江苏等地电镀厂已基本淘汰该工艺。当前仅少数低端**散针**加工仍采用，主流连接器制造中已被取代。
三、点镀：高性价比的精准局部镀金

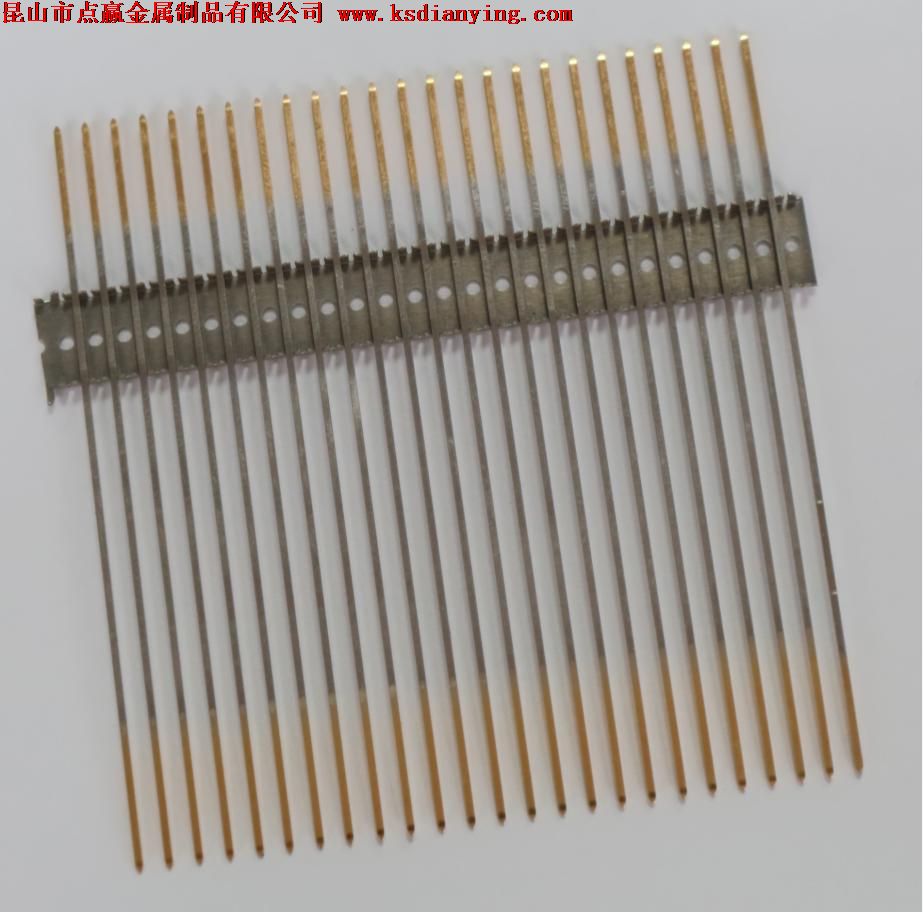

通过定制化治具掩膜，仅在端子“测点处”进行局部电镀（如金手指接触区域）。
优势显著：
- 满足功能区域0.3-0.8μm膜厚要求
但需承担20000~30000元治具开发费，适用于大批量连接器PIN针生产（如Type-C接口料带）。
工艺选型与行业趋势
- 汽车电子：刷镀主导（耐腐蚀性要求高）
- 消费电子：点镀普及（成本敏感型产品）
当前点镀技术配合CCD定位系统，已将精度提升至±0.05mm，推动5G通讯微型连接器发展。电镀厂需根据端子应用场景（高速传输/大电流连接器）平衡模具费与镀金成本。
